شیر پیستونی با آب‌بندی مضاعف

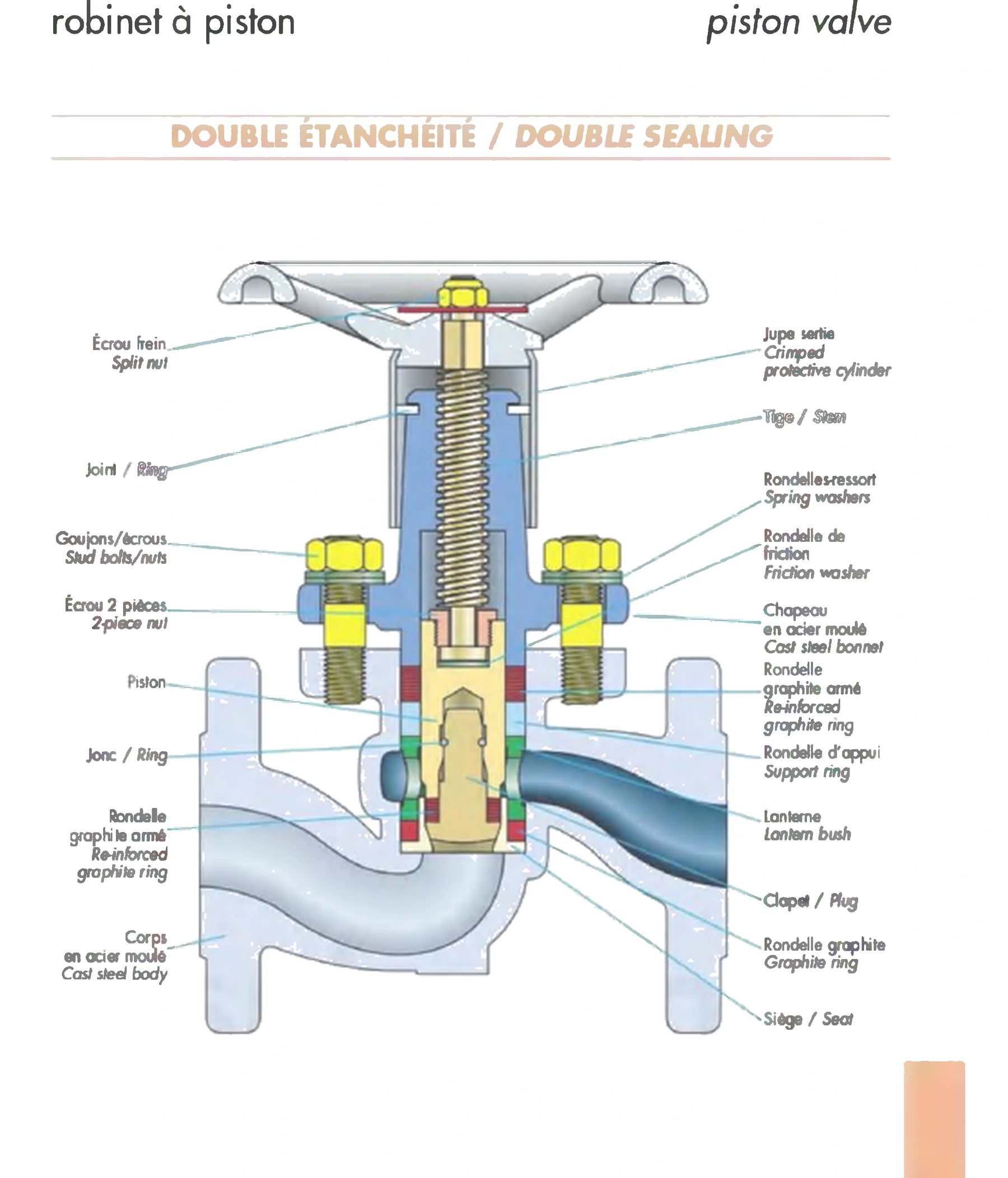

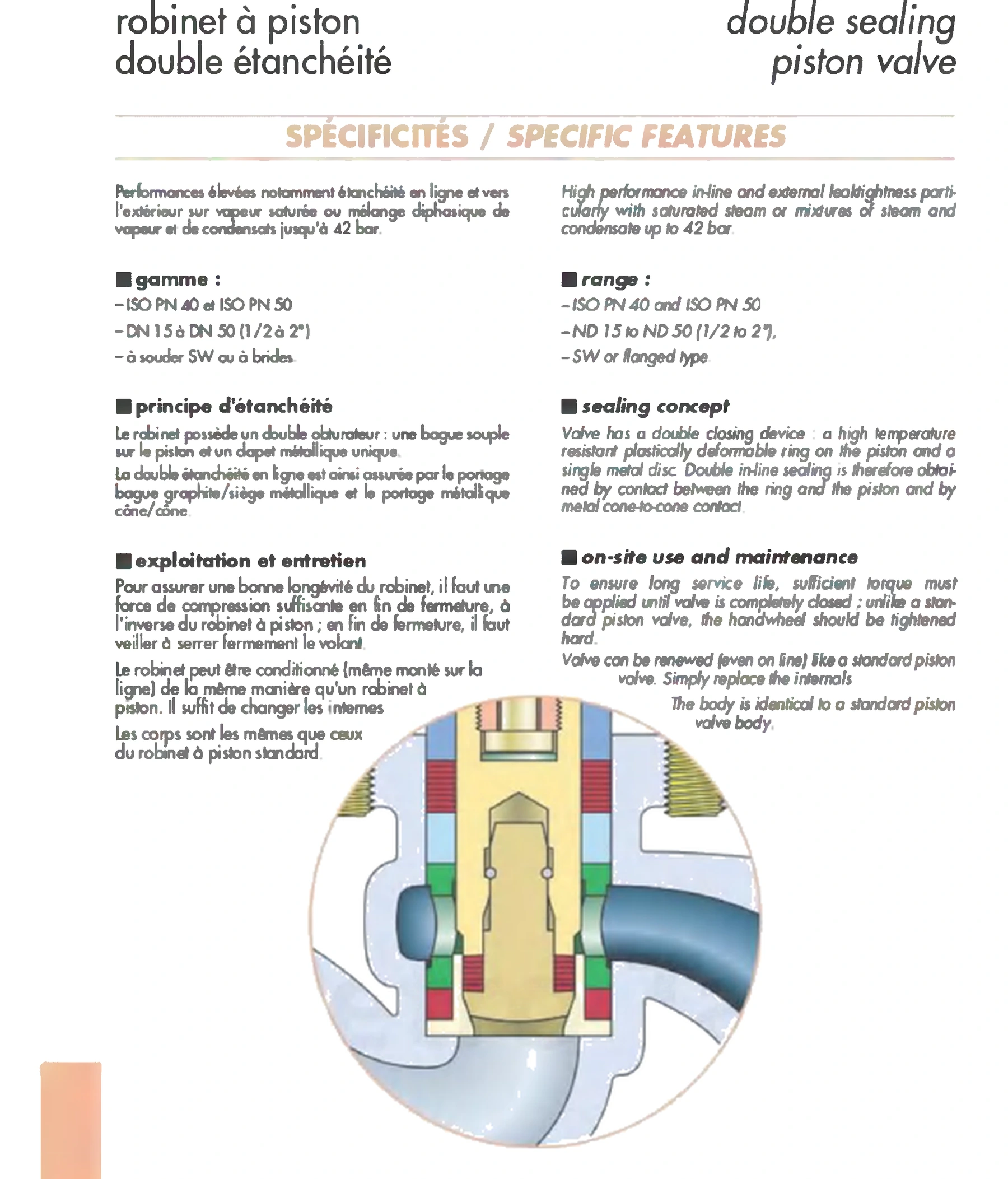

در شیر پیستونی، آب‌بندی با حرکت پیستون و حلقه‌های آب‌بندی انجام می‌شود. این بخش طرح استاندارد، پیستون متعادل و آب‌بندی مضاعف را جدا می‌کند. اعداد ابعادی، جنس قطعات و شرایط فشار و دما در تصاویر فنی همین صفحه قابل بررسی‌اند. این سند مرجع تاریخی است؛ استاندارد جاری، سازگاری سیال و مشخصات نهایی باید پیش از خرید تأیید شوند.
